Doppio alimentatore laterale CHMT48VB Desktop SMT Pick and Place Machine (sinistra 29pcs + destra 29pcs)
Con una scheda industriale integrata e un sistema Linux integrato.
Macine all-in-one, risparmio di spazio, molto buono per la produzione di piccoli lotti, prototipazione, ricerca, istruzione ecc.
Introduzione:
1. Numero di modello: CHM-T48VB
2- Marca:
3Configurazione principale:Tipo desktop + macchina tutto-in-uno + due fotocamere di visione + sistema Linux incorporato + 2 teste 58 alimentatori a nastro + motore di controllo a circuito chiuso con codificatore + schermo tattile ((supporta anche mouse USB)
4Superficie massima del PCB: 345*355 mm
5- Componente: 0402-5050, SOP, QFN, QFP, BGA ecc.
6. Dimensione: 1320 mm ((L) × 750 mm ((W) × 335 mm ((H), AC220V/110V (50/60Hz)
7. Tempo di consegna: 1-3 giorni lavorativi ((In magazzino)
8- Consegna: via DHL porta a porta, in totale 6-9 giorni.
9Metodo di pagamento: bonifico bancario (T/T); PayPal; carta di credito; W/U
10Imballaggio: scatola di compensato
11Codice HS: 8479.89.62.00 (macchina per il prelievo)
Descrizione:
La CHMT48VB è una macchina di pick and place a basso costo e buona precisione con due teste di dimensioni desktop di Charmhigh.Può installare più diversi tipi di nastri sulla macchina.
Puoi usarlo per produrre una varietà di disegni, da 50 a 100 pezzi a colpo.
CHMT48VB è una macchina di scegliere e posizionare il desktop basata sulla visione che utilizza un sistema Linux embedded, è possibile utilizzare questa macchina senza un computer esterno, molto stabile e molto conveniente.
E' molto affidabile con un modello economico a basso costo con alta precisione e facile da imparare.molto adatto ai costruttori di prototipi, dilettanti, sviluppatori e gruppi di sviluppo e produzione di piccoli lotti.
Software compatibile CHMT48VB: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS.. ecc. Finché il software può generare le coordinate X.Y.
Video di lavoro su Youtube:
Video di produzione CHMT48VB del cliente:
- Non lo so. - Non lo so.
Il video è stato pubblicato su YouTube.
| Modello | CHM-T48VB |
| Superficie dei PCB | 10 mm*10 mm - 355 mm*355 mm |
| Asse X Y Viaggio | 420*460 mm |
| Intervallo di movimento dell'asse Z | 15 mm |
| Capelli di posizionamento | 2 pezzi |
| Aggiustatori | Sinistra 29 e destra 29. |
| Sistema di visione | apparecchi fotografici doppi (camere su e giù) |
| Azionamento | Controllo a circuito chiuso stepper servo drive sistema, assicurarsi di non perdere mai passo |
| Determinazione dell'auto-ritorno dell'asse Z | Sì, impedire la rottura degli ugelli |
| Pull pin auto-ritorno | - Sì, sì. |
| Metodo di rilevamento delle perdite di materiale | rilevamento del vuoto, rilevamento della visione |
| Dispositivo touch | 7° schermo touchscreen industriale |
| Tavola principale | Consiglio di amministrazione della ricerca indipendente |
| Sistema | Sistema Linux incorporato |
| Velocità di montaggio | 5000cph (visione spenta); 3000cph (visione accesa) |
| Precisione di montaggio | ± 0,025 mm |
| Componenti | 0402-5050,SOP,QFN (larghezza del nastro: 8MM,12MM,16MM,24MM) |
| Dimensione della macchina | L 960 mm* W 705 mm* H 335 mm |
| Pompa a vuoto | -92KPA (2pcs, built-in, tipo muto) |
| Fonte di aria esterna | Non c' è bisogno (pompa a vuoto mute incorporata nella macchina 2pcs) |
| PC esterno | - No, no. |
| Voltaggio | 220V (110V), 50Hz |
| Peso netto | 68 kg |
| Peso lordo | 82 kg / 150*80*52cm / 0,62m3 |

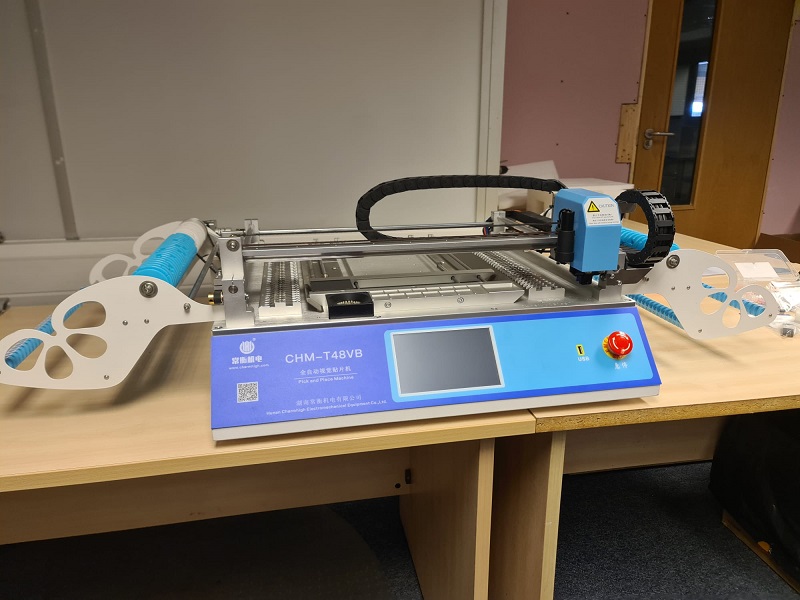

CHMT48VB immagine reale:- Sì.
Lista di imballaggio standard per CHMT48VB:
1) Macchina di selezione e collocazione CHMT48VB 1
2) ugelli Juki complessivi 4pcs (503, 504, 505, 506 dimensioni)
3) driver USB 8G 1
4) Corde di alimentazione 1
5) Estrarre l' ago 2
6) bobina per pin di trazione1
7) Posizionamento della fotocamera regolazione della lavagna nera 1
8) chiave hex 6
9) Pinzette 1
10) Spazzola 1
11) Penna per touch screen 1
12) Fabbricazione del vassoio IC 4
13) Grassi 1
Si prega di notare:
La macchina CHMT48VB è completa con tutti gli accessori inclusi nel pacchetto.
Forniamo un servizio post-vendita tempestivo, ogni macchina è stata testata al 100% prima della spedizione.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Ogni macchina è stata testata al 100% prima della spedizione.
Supporto tecnico e contatti:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp: 0086 135 106 75756
Skype: kimiliu89
E-mail:kimi@charmhigh-tech.com
Benvenuti a seguirci.YouTube@KimiLiuCharmhigh/videos
Se desiderate vedere ulteriori informazioni e video, contattateci via e-mail.
Vi risponderemo alla prima volta.
Servizio di pacchetto standard:
Il pacchetto dei nostri P&P è un pacchetto di legno standard per l'esportazione per evitare danni durante il trasporto.
Servizio di trasporto:
1Spedizione via TNT/DHL/FedEx porta a porta.
Per il pacchetto inferiore a 200 kg, è possibile utilizzare TNT, DHL, Fedex o altra compagnia espressa, è servizio porta a porta, normalmente richiede 5-8 giorni di consegna.le tasse e gli oneri non sono inclusi nel prezzo dell'articolo o nei costi di spedizioneQueste spese sono di responsabilità dell'acquirente.
2Spedizioni via mare/aria.
Per grandi quantità, superiori a 500 kg, si può utilizzare la consegna aerea o marittima.
FCA:Spediremo la merce al magazzino in Cina richiesto dall'acquirente, la compagnia aerea aiuterà a organizzare un volo internazionale per spedire la merce al tuo posto.
CIF: Significa inviare merci al porto più vicino degli acquirenti via mare, circa 18~40 giorni di tempo di spedizione, non ha informazioni di tracciamento, l'acquirente deve fare il sdoganamento a livello locale e pagare la tassa doganale,Potresti usare un agente per fare tutte le cose locali e consegnare la merce a casa tua.
FOBSignifica che puoi organizzare la compagnia di navigazione, spediremo le merci al porto marittimo in Cina secondo la tua notifica, e faremo tutte le cose locali in Cina.,le altre commissioni sono a carico dell'acquirente.
3- Spedizione in Russia.
Spediremo la merce in aereo, l'acquirente non ha bisogno di pagare alcuna tassa, prima spediremo la merce a Mosca, il mittente farà tutto il sdoganamento, il mittente pagherà le tasse in anticipo.Dopo l' arrivo della merce a MoscaL'Express locale della Russia consegna la merce a casa tua, così l'acquirente non deve preoccuparsi dei problemi fiscali.
Il tempo di spedizione è di circa 18 ~ 35 giorni lavorativi! ha il numero di tracciamento dettagliato e le informazioni di tracciamento.
Sito web di tracciamento: https://www.17track.net/ru
4Prendi direttamente dalla nostra fabbrica.
Puoi usare il tuo agente di spedizione o il tuo conto DHL/TNT/Fedex. Puoi organizzare il ritiro direttamente dalla nostra fabbrica.
Oppure, se avete uno spedizioniere in Cina, possiamo spedire le merci direttamente al vostro spedizionista.
